подлодка малютка в разрезе

«Морская коллекция» 5'2009

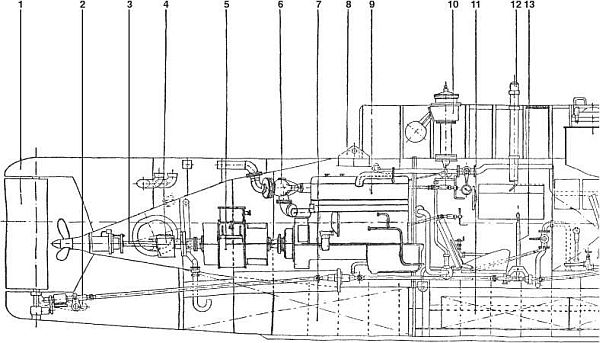

Схема общего расположения, продольный и поперечные разрезы

7 цистерны главного балласта; 2 диффе-рентные цистерны; 3 уравнительная цистерна; 4 палубные цистерны; 5 цистерна плавучести; 6 прочная рубка; 7 торпедный аппарат; 8 перископ; 9 дизельный двигатель; 10 гребной электродвигатель; 11 аккумуляторная батарея

МАЛАЯ ПОДВОДНАЯ ЛОДКА VI СЕРИИ

«МАЛЮТКА» -

«Морская коллекция» 5'2009

Конструкция корпуса первоначально предполагалась клёпаной. Позже, в период строительства клёпку по инициативе главного конструктора заменили на сварку, и корпус впервые в мире был выполнен полностью цельносварным (за исключением прочной рубки и её ограждения) из стали повышенной прочности марки Ст.5.

Расчётная величина надводного водоизмещения составляла 157 т, подводного - 197 т Диаметр прочного корпуса был равен 3110 мм, диаметр прочной рубки из маломагнитной стали -1000 мм, ее высота-1700 мм, шпация-500 мм.

Малая подводная лодка VI серии проектировалась однокорпусной, главные её размерения принимались следующими: наибольшая длина - 36,9 м, ширина - 3,13 м, осадка -2,58 м

КОНСТРУКЦИЯ МАЛОЙ ПЛ VI СЕРИИ

с полуавтоматическим заполнением, предназначенной для устранения возникавшей при стрельбе торпедами положительной плавучести подлодки. А вместо отдельного электродвигателя для подводного экономического хода был использован главный гребной электродвигатель, к которому подводилось половинное напряжение аккумуляторной батареи. Всё это повлекло увеличение надводного водоизмещения до 157 т. Значение величины поперечной метацентрической высоты в надводном положении составило около 0,1 м для пресной воды, 0,115 м - для Чёрного моря и 0,125 м - для Тихого океана.

(Музей истории судостроения и флота)

Крытый эллинг ССЗ 198

Наряду с этим было внесено предложение об устройстве на борту специальной противовсплытной цистерны

лодки взамен ранее предусматривавшихся двух помп (насосов) типа Мажино предлагалось установить на лодке одну помпу Рато, что должно было уменьшить время откачки балласта до 11 минут; увеличивались размеры и ёмкость аккумуляторной батареи, масса которой достигла 14,5 т. Вместо прежней 37-мм пушки лодка получила 45-мм полуавтомат.

Гпавный конструктор малой ПЛ VI серии АН. Асафов
